保有工事用機械一覧SERVICE&PRODUCTS

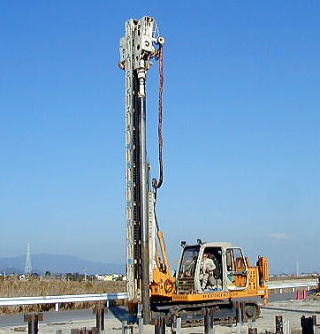

鋼管杭施工機

「 PD-200RV2 」

弊社保有機の中で最も大型な杭施工機です。
対応鋼管杭径はΦ89.1mm〜Φ318.5mmと、広範囲ですので、様々な工事にお使い頂けます。


※施工機の運搬には18tトレーラー以上が必要です。

PD200RV2カタログ.pdf 機体図. jww (zipファイル)

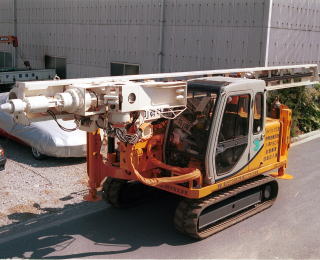

「 PD-100RV2 」

弊社での保有数が最も多いメインの杭施工機です。
対応鋼管杭径はΦ89.1mm〜Φ190.7mmと、幅広いので、様々な工事にお使い頂けます。


※施工機の運搬には11tトラック以上が必要です。

PD100RV2カタログ.pdf 機体図. jww (zipファイル)

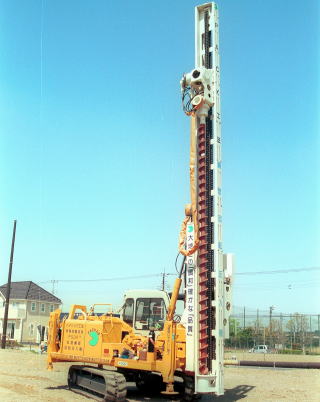

「 PD-100RV3 」

「PD-100RV2」と基本構造は同じながら、杭を回すトルクを大幅に増強させ、施工時の
管理データを詳細に出力する事が出来る様にバージョンアップした杭施工機です。
対応鋼管杭径はΦ89.1mm〜Φ267.4mmと、広範囲ですので、様々な工事にお使い頂けます。


※施工機の運搬には11tトラック以上が必要です。

PD100RV3カタログ.pdf 機体図. jww (zipファイル)


「 PD-70R3 」

狭小地での施工を可能にする小型杭施工機です。
「PD-100RV3」と同型の施工管理システムを搭載しましたので、詳細な施工管理データを出力
する事が可能になりました。
杭の回転トルクを増加させましたので、対応鋼管杭径はΦ89.1mm〜Φ165.2mmと、広範囲です。
施工面積、高さ等に制限がある環境での工事にご利用下さい。


※施工機の運搬には7tトラック以上が必要です。

PD70R2カタログ.pdf 機体図. jww (zipファイル)
※カタログ内に新型の機能は記載されておりません。

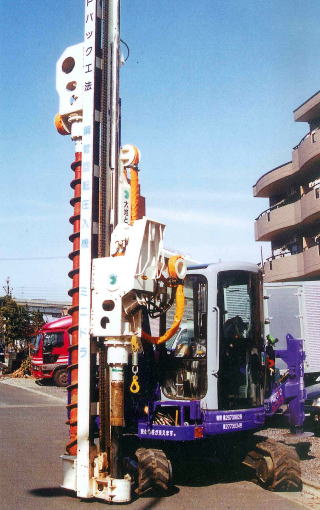

「 PD-30R2 」

弊社保有機の中で最も小型な杭施工機です。
従来の杭施工機では、搬入が困難な狭小地でも高いレベルの杭施工が出来る様に開発致しました。
対応鋼管杭径はΦ89.1mm〜Φ139.8mmと超小型機でも施工能力は強力です。


※施工機の運搬は4tトラック以上が安全です。

PD30R2カタログ.pdf 機体図. jww (zipファイル)





特殊機器

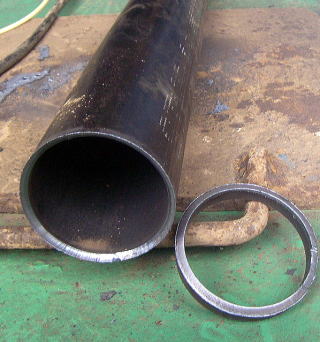

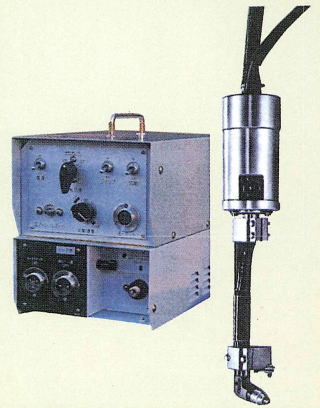

「 エアプラズマ鋼管杭切断機 」

杭周地盤を掘削することなく鋼管杭の内側から高速自動切断をすることが可能になりました。
対応杭径:φ89.1 〜 φ190.7   対応肉厚:3.2mm 〜 7.1mm







「 クローラ式運搬台車 」

狭小地への材料搬入や現場内での材料移動に威力を発揮します。
ゴムクローラーの為、舗装路を傷めることがなく、泥濘地での走行も可能です。





「 副減速機 」

 鋼管杭施工機に取り付けることで、施工回転トルクを大幅に増大させることが出来ます。
(左)RT4000 (2.5倍減速機)は、PD-100RV2、PD-100RV3、PD-200RV2に対応。
(右)RT8000 (4.5倍減速機)は、PD-200RV2のみ対応。

・出力トルク値は施工機カタログの主要諸元をご参照ください。

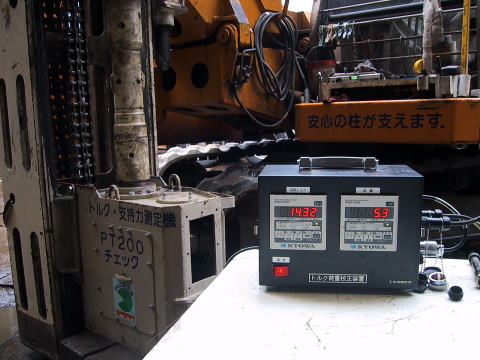

「 PT200 」

弊社の杭施工機に搭載している施工管理機器を高精度な状態で維持する為に必要な校正機器です。
定期的に検査しておりますので、信頼性の高い施工データを提供することが出来ます。
